FN5-12戶內高壓負荷開關

更新：2018-3-7 下午 10:00:04點擊：

產品品牌上海山門
產品型號FN5-12

產品介紹

概述

FN5-12型戶內交流高壓負荷開關（以下簡稱負荷開關）適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。

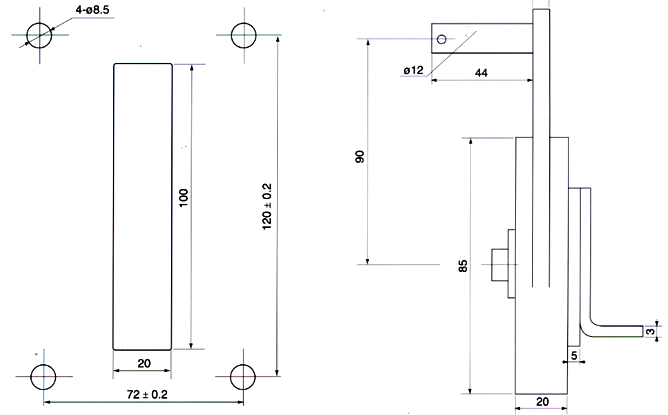

本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操作機構。

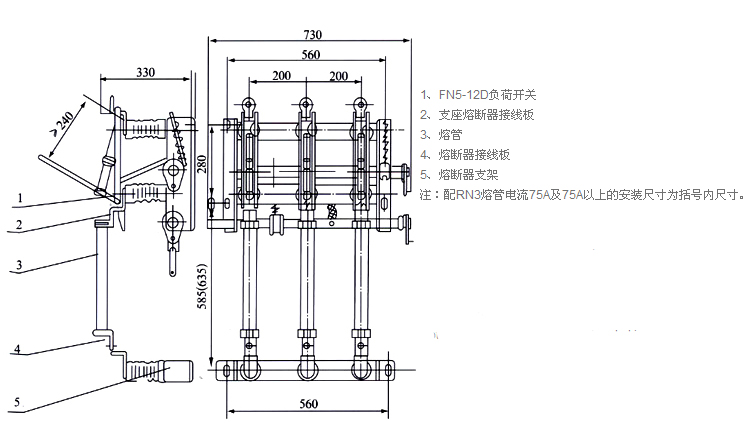

FN5-12R(L)型戶內交流高壓負荷開關—熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關—熔斷器組合電器》（1990版）和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環(huán)網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

主要技術參數

項目	單位	數據
額定電壓	kV	12
最高工作電壓	kV	12
額定頻率	Hz	50
額定電流	A	400	630
額定短時耐受電流（熱穩(wěn)定電流）	kA/S	12.5/4	20/2
額定峰值耐受電流（動穩(wěn)定電流）	kA	31.5	50
額定閉環(huán)開斷電流	A	400	630
額定有功負載開斷電流	A	400	630
5%額定有功負載開斷電流	A	20	31.5
額定有功負載開斷電流	A	10
額定空載變壓器開斷電流		1250kVA變壓器的空載電流
額定短路關合電流	kA	31.5	50
負荷電流開斷次數	負荷/次	100%/20 60%/35 30%/75 5%/80
1min工頻耐壓（有效值）對地、相間/隔離斷口	kV	42/48
工頻耐受電壓隔離斷口間	kV	53
雷電沖擊耐受電壓（峰值）對地、相間/隔離斷口	kV	75/85
分合閘操作力矩（力）	Nm(N)	90(80)	100(200)
