(H)GW9-12戶外高壓隔離開關

更新：2018-3-8 上午 12:22:53點擊：

產品品牌上海山門
產品型號(H)GW9-12

產品介紹

GW9概述

1）本產品為三相線路系統單相使用，結構簡單、經濟、使用方便。
2）笨產品為單斷口垂直打開式結構，單極隔離開關支柱絕緣子安裝在各自底架上，主要由底座、支柱絕緣子、主導電回路部分、自鎖裝置等組成。采用閘刀式結構分合閘達到切斷和閉合線路，每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣構棒操作機構部分，閘刀有自鎖裝置。

GW9動作原理

1）隔離開關分合時用絕緣構棒操作，絕緣構棒扣住隔離開關鎖鉤，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸選裝，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。

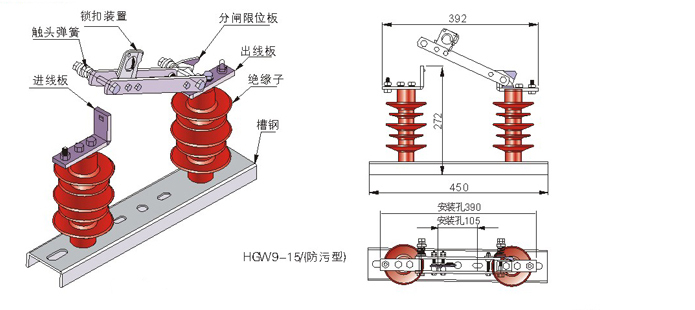

GW9結構圖

GW9主要技術參數

項目			單位	參數
額定電壓			kV	10		12		15
最高工作電壓			kV	12		12		7.5
額定絕緣水平	1min工頻耐受電壓（有效值）	對地	kV	40		40		40
		斷口	kV	47		47		47
	雷電沖擊耐受電壓（峰值）	對地	kV	105		105		105
		斷口	kV	120		120		120
額定頻率			Hz	50
額定電流			A	200	400	630	800	1000	1250
4秒熱穩定電流（有效值）			kA	6.3	12.5	20	25	25	31.5
動穩定電流（峰值）			kA	16	31.5	50	63	63	80
爬電距離			mm	300			380
機械壽命			次	2000			2000

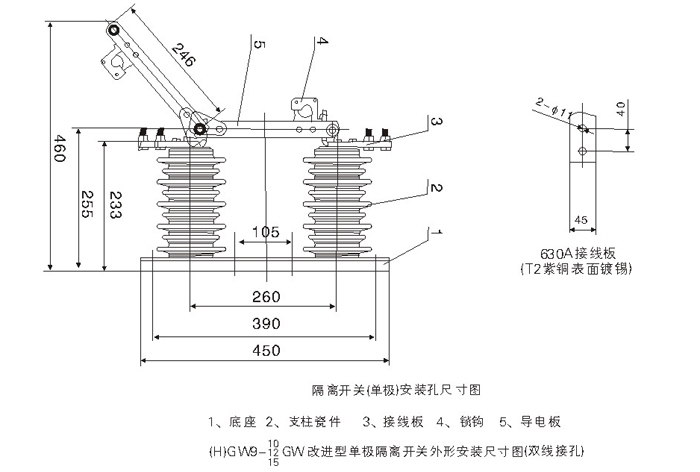

GW9-12外形及安裝尺寸
