FZW□-27.5系列戶外高壓真空負荷開關
更新：2018-3-8 上午 12:07:25點擊：
- 產品品牌上海山門
- 產品型號FZW□-27.5
產品介紹
| 概述 | ||
|
FZW□-27.5/D1250-20型戶外高壓交流真空負荷開關-隔離開關組合電器(以下簡稱組合電器)，單相柱式結構，結構新穎，有明顯可見斷口，采用操動機構帶動真空滅弧室，具有開斷能力大，開斷和關合電流時不起弧，無火災爆炸危險，可快速頻繁操作，電壽命長，免維護等特點。 組合電器是單相交流50Hz、額定電壓27.5kV的單極戶外高壓開關設備(海拔高度2000米)，廣泛用于電氣化鐵道，用作斷負荷電流、空載變壓器、電纜電流、電容電流和關合短路故障電流。 |
||
| 適用范圍及主要技術參數 | ||
|
||
|

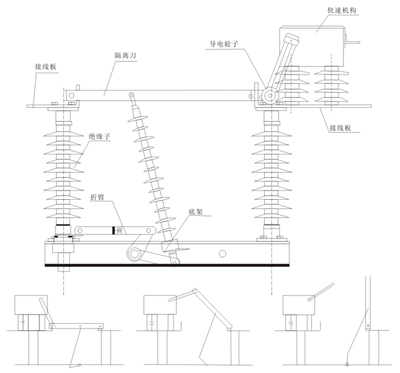

(2)總體布局(如圖示) 滅弧室裝于進線端的靜觸頭上，在合閘位置時與主導電回路——靜觸頭并聯，這樣保證開關具有很強的過載承受能力以及可靠的導電性(此時相當于一臺關合的隔離開關)。隔離斷口用隔離刀相連。帶動滅弧室動作的是一快速機構，由隔離刀動作帶動快速機構上的導電叉子為快速機構儲能，導電叉子也在關合與開斷的瞬態過程中起導通電流作用。為了使隔離刀也能快速動作，在操作隔離刀的三軸上設有一過中彈簧，保證隔離刀在開斷和關合過程中轉到一定角度能快速動作。 (3)動作原理(如圖示) 在開關處于關合狀態時，電流從靜觸頭流入，分兩路，一路流過真空滅弧室—導電叉子至隔離刀(此路電流極小)，另一路從靜觸頭直接至隔離刀，從隔離刀至出線板流出。 分?jǐn)噙^程：主軸在電動機構的帶動下轉動，通過絕緣操作桿使隔離刀向上轉動，隔離刀脫離靜觸頭，電流全部經真空滅弧室—導電叉子流過，隔離刀口不起唬隔離刀帶動導電叉子繼續向上運動，當其運動到一定角度(43°)時，叉子觸發笨體內快速機構，帶動真空滅弧室快速分?jǐn)嚯娏鳎娐诽幱陂_路狀態。最終隔離刀上的滑輪和導電叉子在無負狀態下分離,形成明顯的可見隔離斷口，完成分閘操作。 開關的關合過程的動作順序與開斷過程相反。 在合閘位置時，由于隔離刀口和靜觸頭之間的線路中阻較叉子和滅弧室構成的線路電阻小得多，電流主要從隔離刀口靜觸礁頭構成的電路流過，在正常通電狀態溫升校真滅弧室回路在隔離刀閘狀態通過的電流很小,所以本產品具有可靠的電氣性能和突出的承載能力。 |
||
| 運輸、驗收、保管 | ||
|
a、動輸：裝箱的負荷開關在運輸與裝卸時不準翻動、倒置，不準強烈震動。 b、驗收：(1)小心取出負荷開關，不使絕緣件受傷； (2)檢查負荷開關的銘牌數據，產品合格證是否與型號相符，并根據裝箱單檢查文件是否遺漏。 c、保管：(1)負荷開關如需存放，應旋轉在戶內干燥通風處保管，儲存期十年。 |
||
| 注意事項 | ||
|
a、在運輸或吊裝本產品時，決不允外力作用在進出線端支柱絕緣瓷柱上，否由將會使絕緣瓷柱斷裂，導致產品不能再使用。在動輸中，絕不允許有強烈震動滾現象，應主意在安裝中要對開關進行有效接地。 b、安裝后，用電動操作機構對開關進行分合閘操作，操作20次以上，分閘時不能出現分閘不到位現象，隔離斷口大于400mm,引弧拉桿完全 脫離靜端觸頭，不帶任何連接物。 |
